検査機

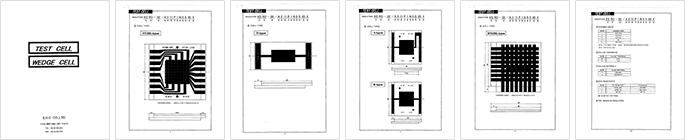

液晶用テストセル一覧表

液晶用テストセル一覧表

検査機

IVL測定装置

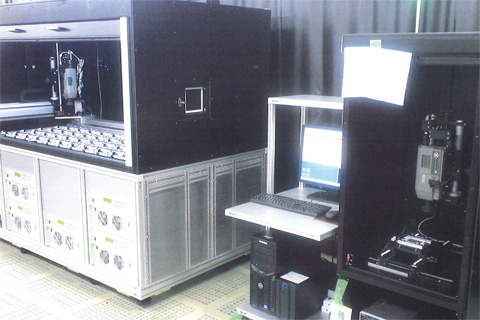

スペクトル評価タイプ

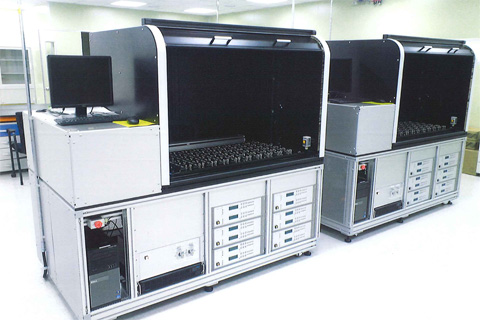

寿命測定装置

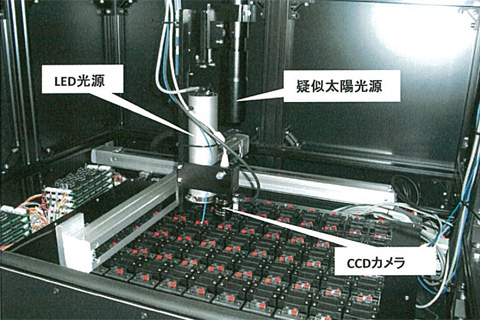

有機・DSSC IV特性寿命測定装置

型式 PVL-100
概要 有機・DSSC太陽電池セルに光源を照射し、IV特性測定を行う。
電荷量抽出・交流インピーダンス測定機能も併せ持っ。
複数セル(最大数100セル)の連続測定を実施します。
仕様 測定項目
1.短絡電流(Isc) 2. 解放電圧(Voc) 3.最大出力(Pmax)
4.最大出力動作電流(Imax) 5.最大出力動作電圧(Vmax)
6.曲線因子(FF) 7.変換効率(η)
8.直列抵抗(RS) 9.並列抵抗(Rsh) 10.周囲温度(℃)
*上記測定を使いやすい環境でパラメータを抽出します。
*ユーザーサイズの太陽電池セルに適応した測定環境を提供します。

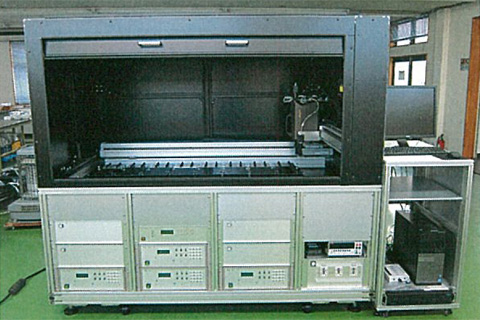

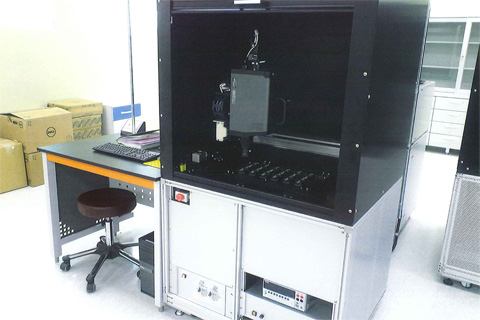

LIFE & IVL 経時変化測定装置

型式 ELS-100LV
概要 多数の有機ELデパイ スの寿命及びIVL特性経時変化を測定評価する装置です。 寿命評価測定とIVL測定の駆動を自動的に切り替えて測定を行います。 発光素子の点灯状態の画像取得が可能です。
仕様 ①寿命測定
 駆動電源:定電流/定電圧/定電流パルス
②IVL測定
 KEITHLAY2400での高精度な電流/電圧印加によるステップアップスイープ
③測定可能範囲:電流値  0.001~10.00mA
       :電圧値  0.1~30.0V
④測定項目:
 電流値(mA)- 電圧値(V)- 電流密度(mA/cm2)- 輝度値(cd/m2)
 色度(x,y)- 電流効率(cd/A)- 電力効率(lm/W)

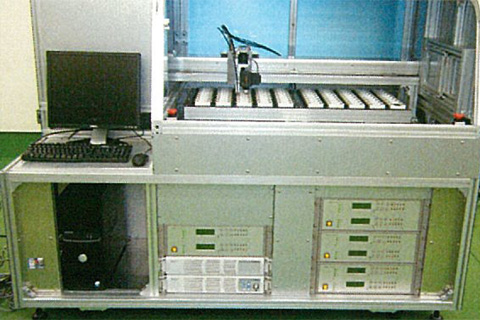

発光特性経時変化評価システム

型式 ELS-100
概要 有機EL素子を長時問駆動点灯し、 電圧 ・輝度 ・ スペクトルを取り込み、すべてのパラメータにおける経時変化を評価するシステムです。
仕様 定電流駆動
①電流値
レンジ1:0.01mA~1.00mA(設定幅 0.01mA/測定幅 0.001mA)
レンジ2 : 1.1mA~50.0mA(設定幅 0.01mA/測定幅 0.01mA)
②電圧値
最大40V(測定分解能 10mV)

移動ステージ
①検出センサユニット(X軸) 輝度計・分光器・カメラ
②サンプルホルダステージ(Y軸) ワンタッチ脱着

測定項目
経過時間(H)- 電流値(mA)- 電圧値(V)- 輝度値(cd/m2)- スペクトル

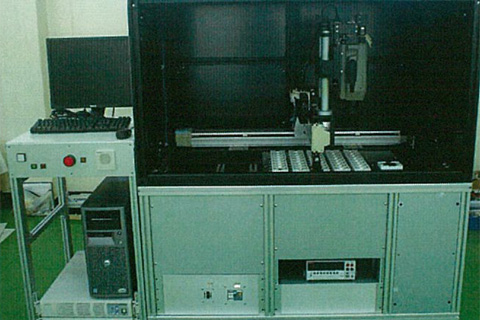

多チャンネルIVL 特性評価システム

型式 ELS-300
概要 多数の有機EL素子の ー珈 特性を自動的に測定喜平価する装置です。
測定状況はモニタにリアルタイムにグラフ化して表示されます。
発光素子の点灯状態の画像取得が可能です。
仕様 駆動方式
KEITHLAY2400での高精度な電流・電圧印加によるステップアップスイープ
電流値:1nA~(1A)
電圧値:1μV(200V)

測定項目
電流値(mA)- 電圧値(V)- 電流密度(mA/cm2)- 輝度値(cd/m2)
色度(x,y)- 電流効率(cd/A)- 電力効率(lm/W)

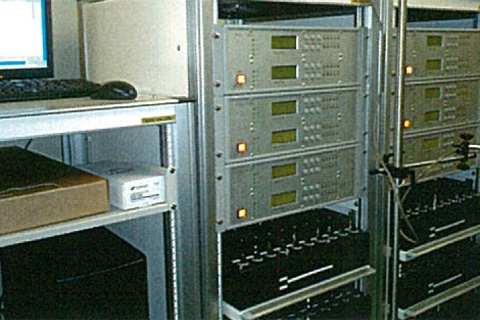

有機EL輝度評価システム

型式 PEL-100S(10CH 定電流駆動) 型式 PEL-100T(20CH 定電流駆動)
概要 基本ユニット1台で20個のEL素子を独立並列に評価できます。
増設ユニット(20CH)を1システムで5台 (計 120CH) まで拡張可能です。
勿論LAN経由による遠隔操作も可能です。
仕様 駆動部
①駆動方式 定電流駆動
②駆動電流値
 レンジ1:0.01mA~1.00mA(設定幅 0.01mA/測定幅 0.001mA)
 レンジ2:1.1mA~20.0mA(設定幅 0.01mA/測定幅 0.01mA)
③電圧値
 最大30V(測定分解能 10mV)

受光部
①受光センサ  フォトダイオード
②受光データ分解能 12ビット
③測定輝度レンジ 4段階切替

測定項目
時間(H)- 電圧値-(V)- 輝度(換算値)- 電流値(mA)

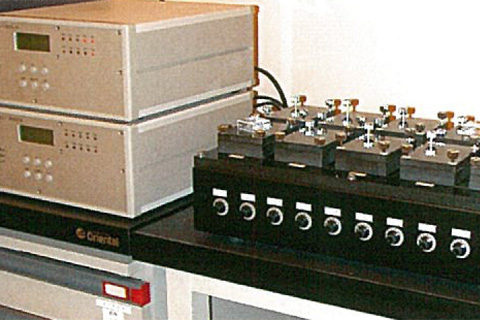

有機EL輝度評価システム

型式 PEL-100S/HC(ペルチェ)
概要 基本ユニット1台で10個のEL素子を独立並列に評価できます。
増設ユニット(10CH)を5システム (計 60CH) まで拡張可能です。
高温低温環境下での試験が可能です。
仕様-20℃ ~ +100℃

駆動部
①駆動方式 定電流駆動
②駆動電流値
 レンジ1:0.01mA~1.00mA(設定幅0.01mA/測定幅0.001mA)
 レンジ2:1.1mA~20.0mA(設定幅0.01mA/測定幅0.01mA)
③電圧値 最大 30V (測定分解能 10mV)

受光部
①受光センサ フォトダイオード
②受光データ分解能 12ビット
③測定輝度レンジ 4段階切替

測定項目
時間(H)- 電圧値 -(V)- 輝度(換算値)- 電流値(mA)- 温度

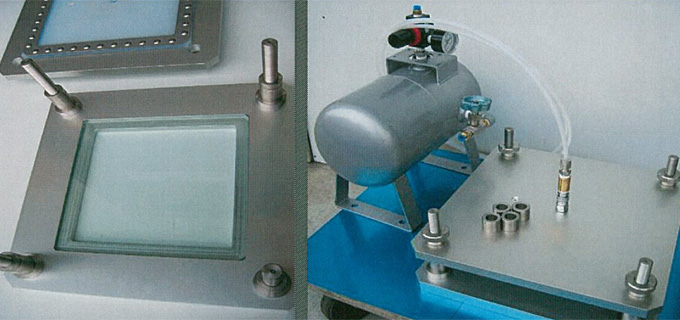

UV 加圧硬化装置

型式:MLP-320G
概要 最大 150×150mmガラスに対し、加圧/UV硬化を行う卓上型汎用機です。
シリコンゴム製の加圧部により試料に均一な加圧を行います。
UV照射面のガラスは各種ガラス及び透過率の優れた石英ガラスより選択することができます。
仕様 構成:加圧プレート上下セット、ギャップ調整カラー3種類
   エアータンク(レギュレータ、ニードルバルブ付属)
   エアー接続カプラ、テフロンチューブ(2m)

加圧ギャップ調整 … SUSカラーの組合せによりギャップ寸法調整可能
耐熱温度 … 約150℃
スペーサー … SUS製カラー 10mm,20mm,30mm 交換式
試料ガラスサイズ … 150×150mm(MAX)×0.3~2mm t
ユーティリティ … 圧搾空気は工場供給口よりレギュレータに接続
外形寸法 … (W)320×(D)320×(H)100mm
*仕様により変更あり

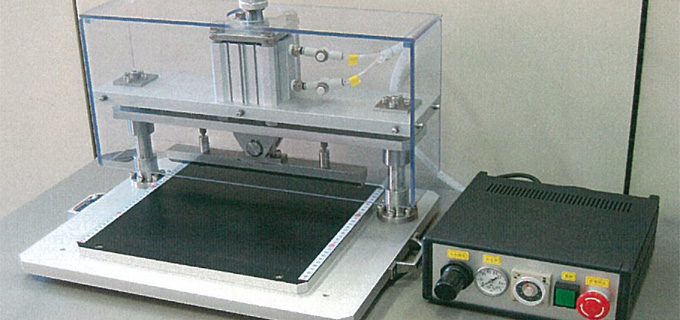

ガラスブレーカー

型式:MLB-300
概要 本装置は事前にスクライブ加工されたガラス基板等をウレタン製ハンマーにより加圧を行い、スクライブ線に沿って要求されるサイズにブレークするものです。
特に貼り合わされた液晶パネルをブレークするのに最適設計がなされています。
仕様 ブレーク方式 … エアーシリンダーによる加圧式
高さ(押込量)調整 … 本体上部のネジによる手動調整
圧力調整 … 1~5Kg/cm2(エアーシリンダー圧力による)
加圧時間 … 1~10sec(タイマー設定)
加圧速度 … エアーシリンダーのスピードコントローラによる
ハンマー … 長さ 350mm
       材質 ウレタンゴム
マット … 300×300mm
ワーク送り … 手動式
ワークサイズ … 300×300mm
ユーティリティ … 電源 AC100V 2A
        圧空 0.5MPa
外形寸法 … (W)500×(D)400×(H)320mm
*仕様により変更あり

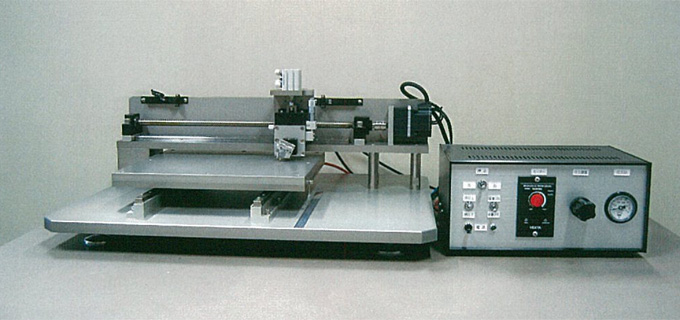

ガラススクライバー

型式:MHS-300
概要 最大 300×300mmガラスのスクライブを行う卓上型半自動機です。
スクライブヘッドユニットはモータ駆動により一定の速度でスクライブが可能です。
操作はSWによりON/OFF,CW/CCW,SPEED,UP/DNの切替を行います。
カッター押込み量は手動による設定式です。
試料の固定は手動バルブ開閉による真空吸着式です。
仕様 スクライブヘッド数:1ヘッド
スクライブ方式:直線切
駆動方式:ACモータにより0~40mm/秒を任意設定
スクライブ精度:±0.2mm
カッター加圧方式:バネ圧方式
カッターチップ:超硬ホイルカッター,交換式
ガラス寸法:300×300mm(MAX)×0.3~2mm t
*仕様により変更あり
ユーティリティ:AC100V 2A:真空ポンプ:圧空0.5MPa
外形寸法:(W)650×(D)540×(H)300mm
*仕様により変更あり

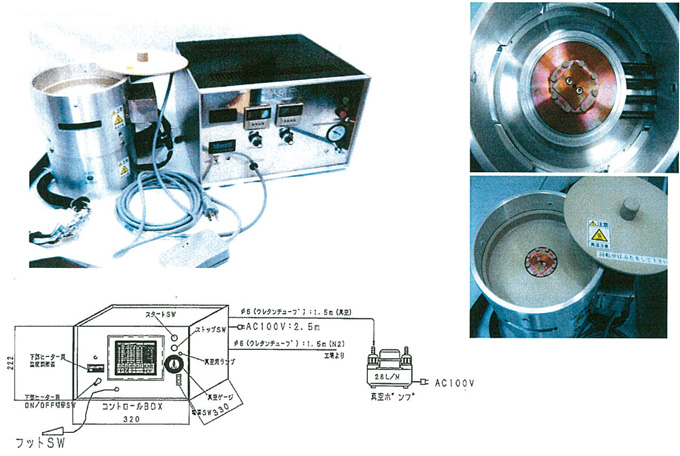

加熱型スピンコータ

型式:SC-158HS
概要 本装置はスピン部の試料台を加熱する機能があります。
本体カップは断熱材で構成されていますので研究室内のグローブボックスにも収容可能です。
仕様 試料サイズ … 40mm×45mm
回転数 … 0~6000rpm(無負荷)
回転制御 … サーボモータ + シーケンサ
回転段数 … 8段(全工程表示)16パターン記憶します
回転表示 … デジタル表示(全域±1rpm) … 液晶画面
カップ径 … 内径 φ 160mm(耐熱材)
試料台 … 1個付属(個別仕様)
真空源 … 真空ポンプ:28L/m(付属)
材質 … 本体:アルミ 断熱カップ:ピーク材 ヒータ部:アルミ鋳物に押込型
排気 … 無
蓋 … ピーク蓋に液滴下穴
寸法 … スピン部: φ 176×243(mm) コントロール部:320×330×222(mm)
冷却チューブ … 水冷用 (φ 6)使用時
ヒータ部 … 能力160℃(下部ヒータ:温調付)
電源 … AC100V 20A(スピン+ヒータ) AC100V 2A(真空ポンプ)

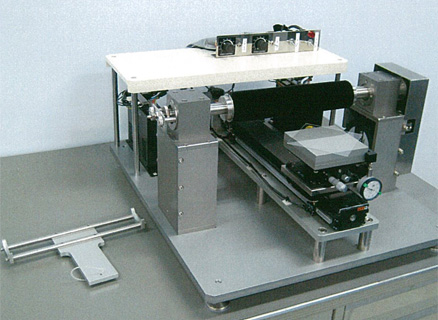

ラビング・ジュニア

型式:MRJ-100
概要 本装置の目的はガラス基板にラビングを行う簡易的な装置です。
卓上タイプで特に実験試作用途としての機能に優れます。
駆動部の可変設定はすべてボリュームツマミ及びトグルSWによる簡便な操作です。
仕様 テーブルサイズ … 100×100mm ガラス対応(吸着穴部50mm角)
テーブル移動速度 … MAX 15mm/sec.(手動ボリューム可変)
           前後進切替はSW切替による
テーブル移動ストローク … 約300mm
テーブル上下ストローク … 5mm(マイクロヘッド操作)
ロール幅 … 240mm
ロール径 … φ 48mm
ロール回転数 … MAX 1000rpm. 正転・逆転・回転数は各個別SW類で切替
ユーティリティ … 電源100V,真空ポンプ付属
外形寸法 … (W)500×(D)600×(H)330mm 約40kg
*上記項目は購入仕様により変更の場合があります。
